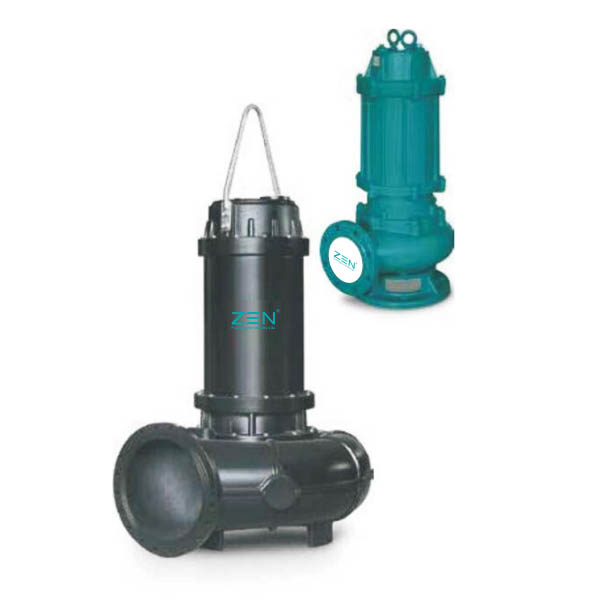

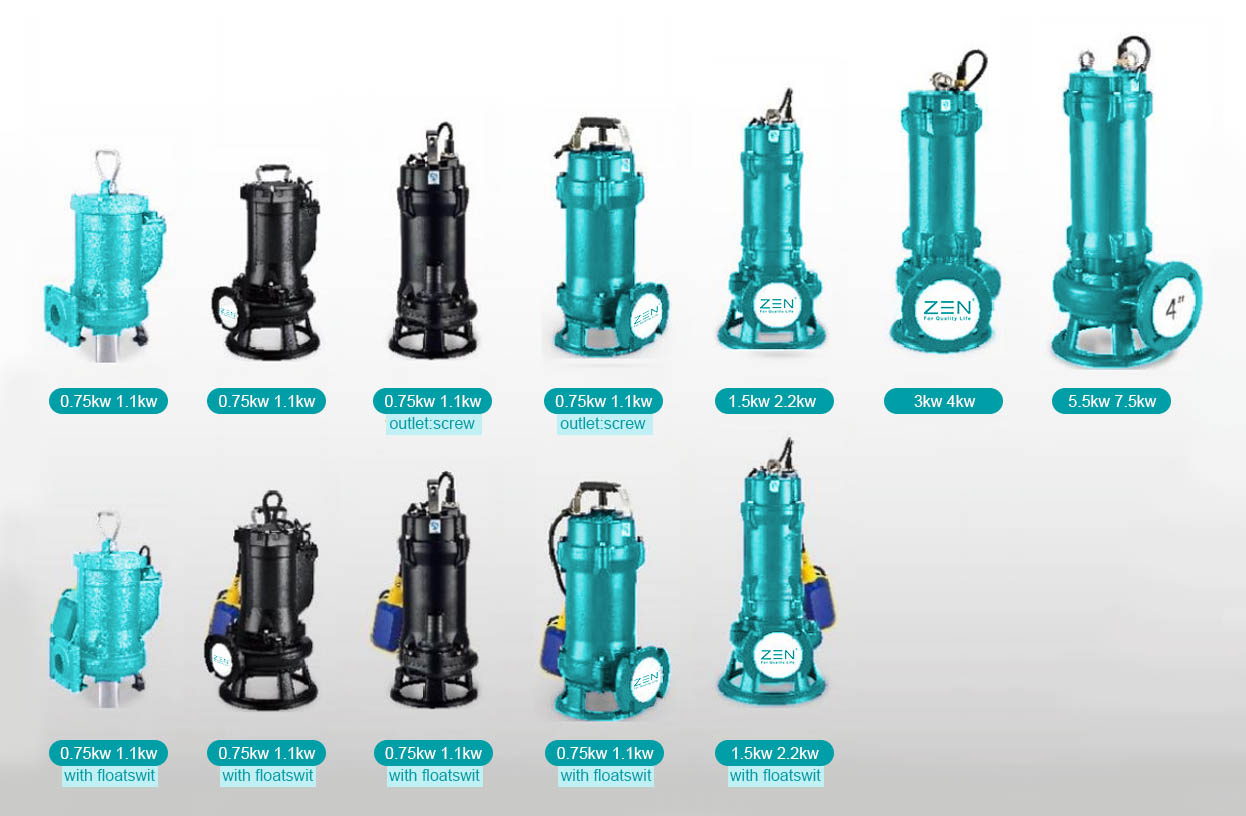

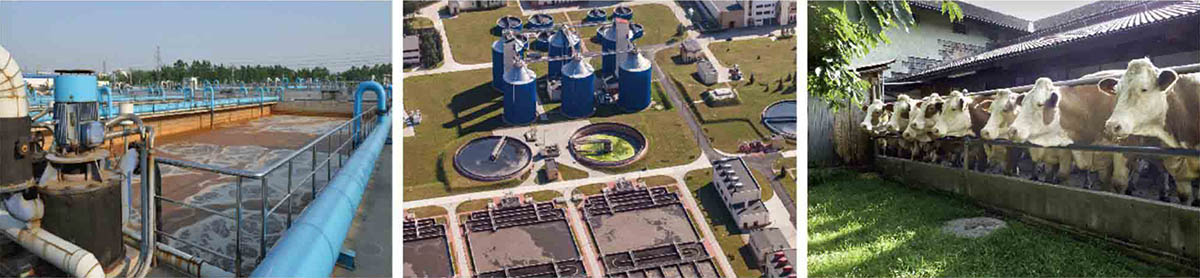

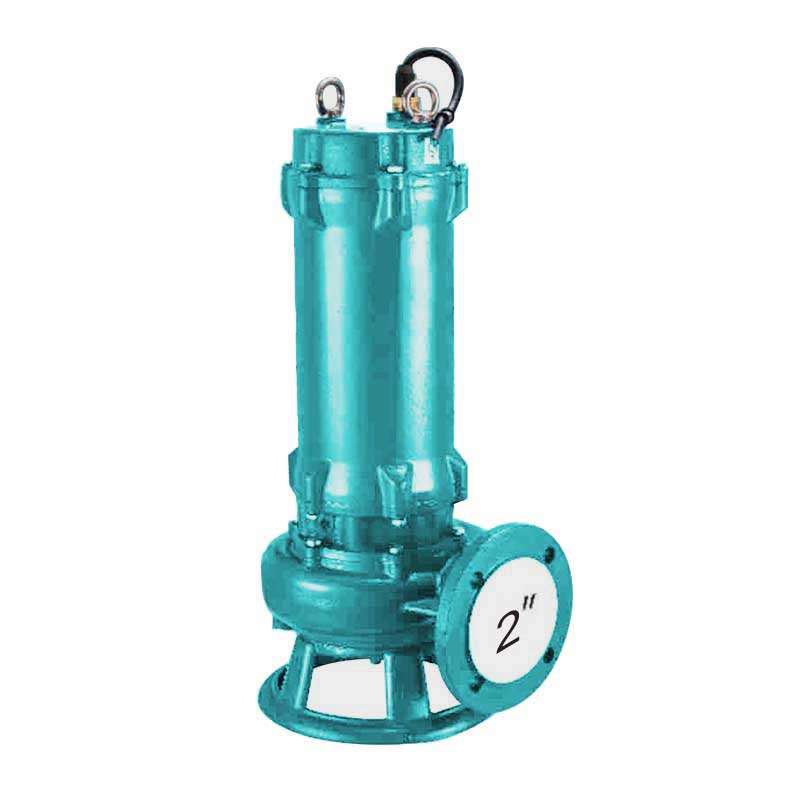

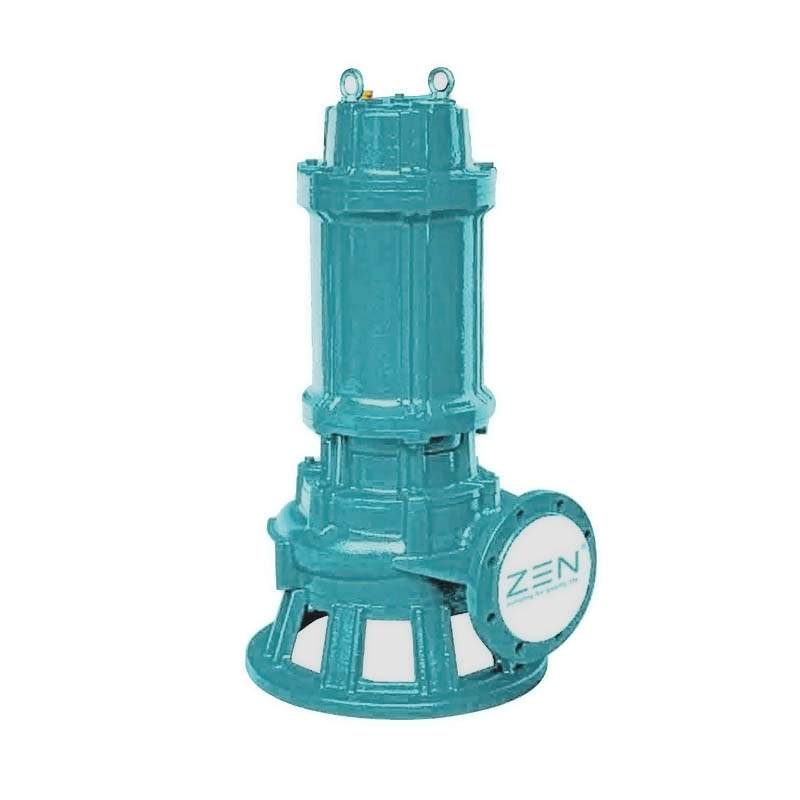

As bombas de esgoto de ferro fundido para retificadora WQD - C 2P são bombas de esgoto submersíveis básicas com impulsores de vórtice. Existe uma ampla gama de modelos disponíveis, que podem ser facilmente instalados em conjunto com sistemas de acoplamento de trilhos ou usados de forma independente com conexões de mangueira flexível ou flange. Possuindo excelente confiabilidade e durabilidade, a bomba deve ficar totalmente submersa em água durante a operação. Ele pode operar continuamente por longos períodos. Assim, contribuem para o funcionamento estável dos equipamentos em estações elevatórias e estações de tratamento de águas residuais, além de ajudarem a reduzir significativamente os custos de manutenção. Essas bombas são usadas ativamente em muitas estações de tratamento de águas residuais, estações de bombeamento, instalações de controle de enchentes e parques aquáticos. Em suma, a série WQ reflete os nossos muitos anos de experiência e conhecimento e, portanto, pode ser aplicada em vários campos e aplicações.
|

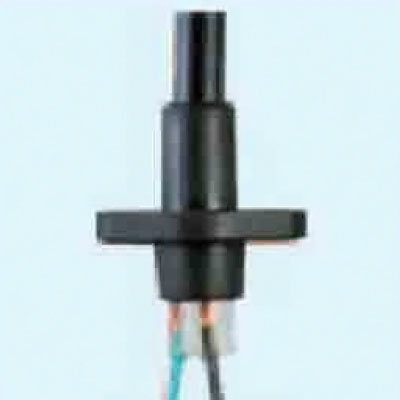

Base de cabo em resina epóxi O núcleo do cabo de resina epóxi pode evitar que a umidade entre no motor através do núcleo. |
|

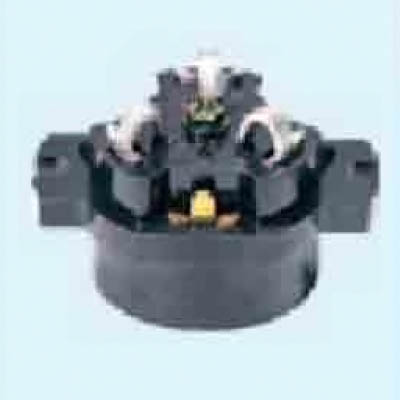

Proteção automática do motor de corte Desligamento automático da proteção térmica Se o motor estiver funcionando com potência anormal e excessiva, o disjuntor será ativado e cortará automaticamente a energia. |
|

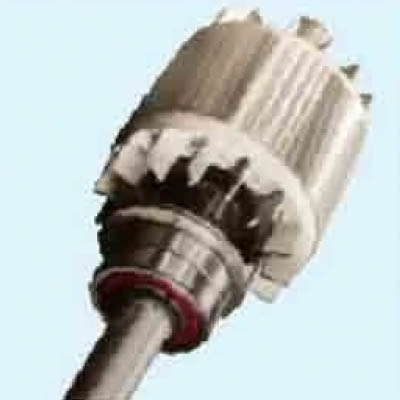

Belo ferro fundido de precisão Usando 3 rolamentos pesados de 3kw. |
|

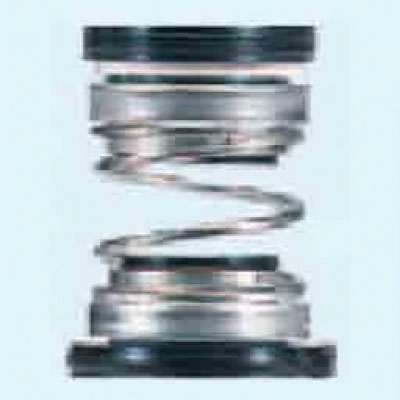

Selo mecânico A vedação mecânica dupla consiste em dois carbonetos de silício para garantir um efeito de vedação ideal. |

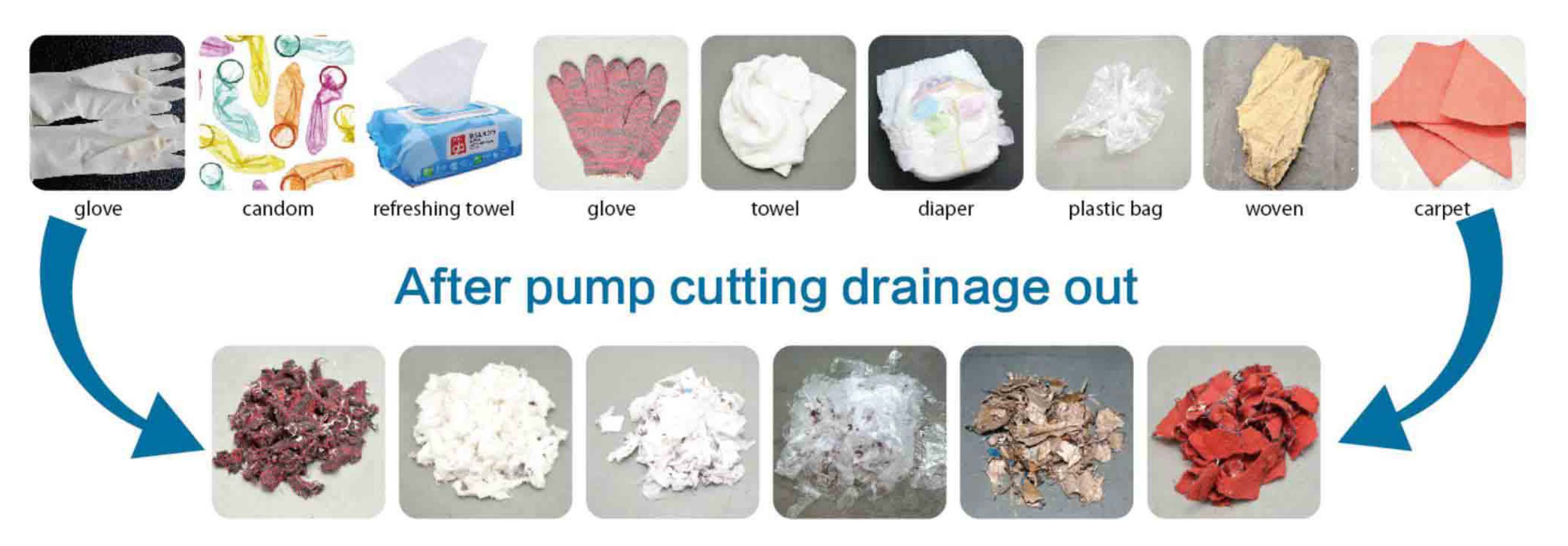

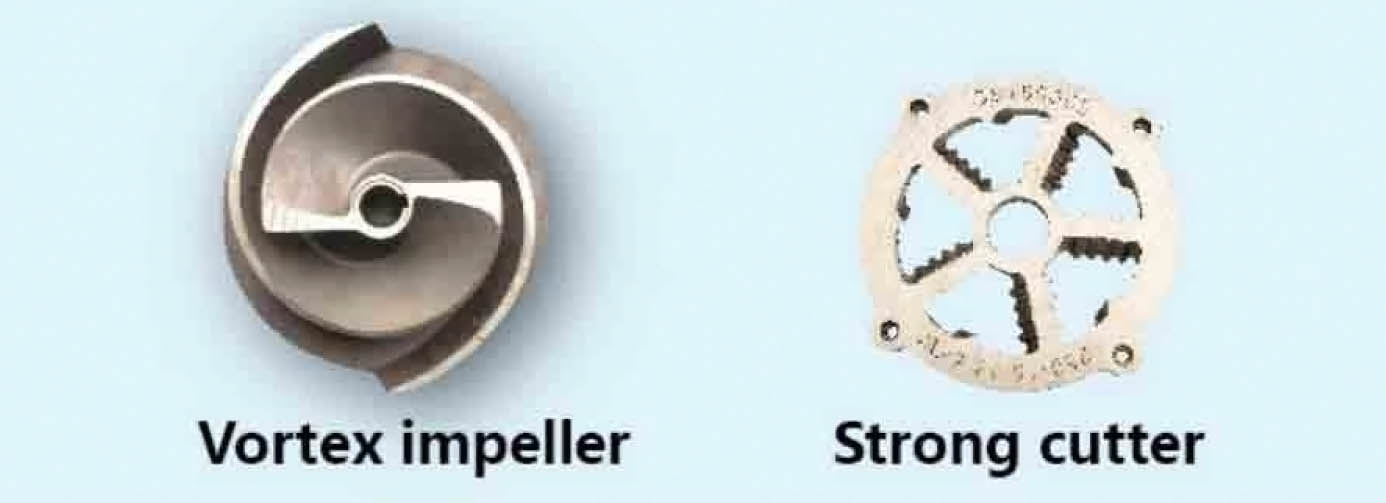

impulsor de máquina de corte com anel de corte
1. Impulsores estruturais sem bloqueio com direitos de projeto.
2 Materiais para impulsor e anel de faca: aço inoxidável 420 com alto cromo, dureza HRC 49 - 52, possui boa resistência ao desgaste.
As bombas convencionais para águas residuais requerem alta potência ao usar grandes pontos de fluxo. O motor esquenta e queima.
A bomba Z三N WQ (D) - C pode utilizar o fluxo em cada ponto. O poder é quase o mesmo. A temperatura do motor é quase a mesma.
|
|
Projetos |
Descrição |
|
Restrições de uso |
Temperatura líquida |
0~40°C(32~104°F) |
|
Aplicativo |
Águas residuais de instalações residenciais. |
|
|
Tipo |
Freqüência |
50 Hz |
|
Motor |
Aviação seca em forma de H 2P (2900 Rpm) |
|
|
Isolamento |
Ben B (Categoria F na opção) |
|
|
Proteção |
IP68 |
|
|
Defensor |
Disjuntor de proteção térmica monofásico (zero trifásico) |
|
|
Relação |
Esfera |
|
|
M.Zel |
Selos duplos M. |
|
|
Roda |
Vórtice |

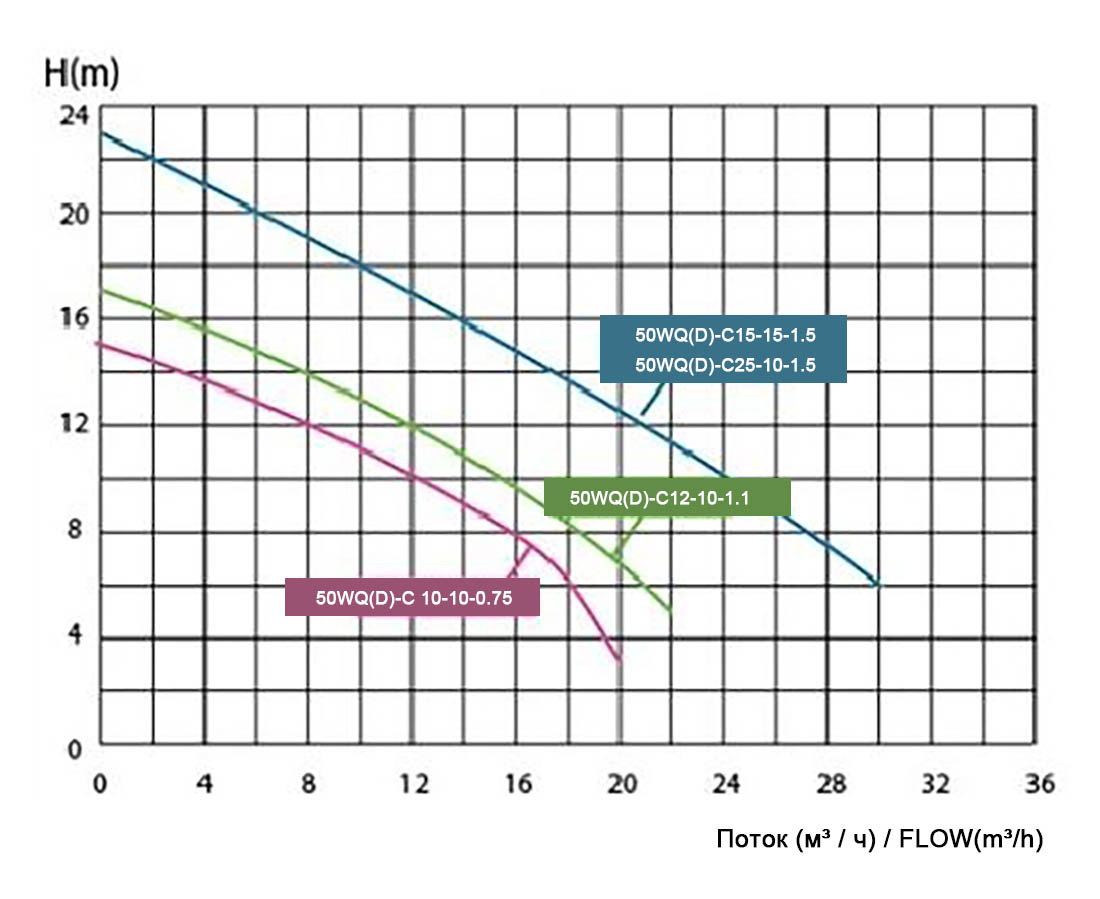

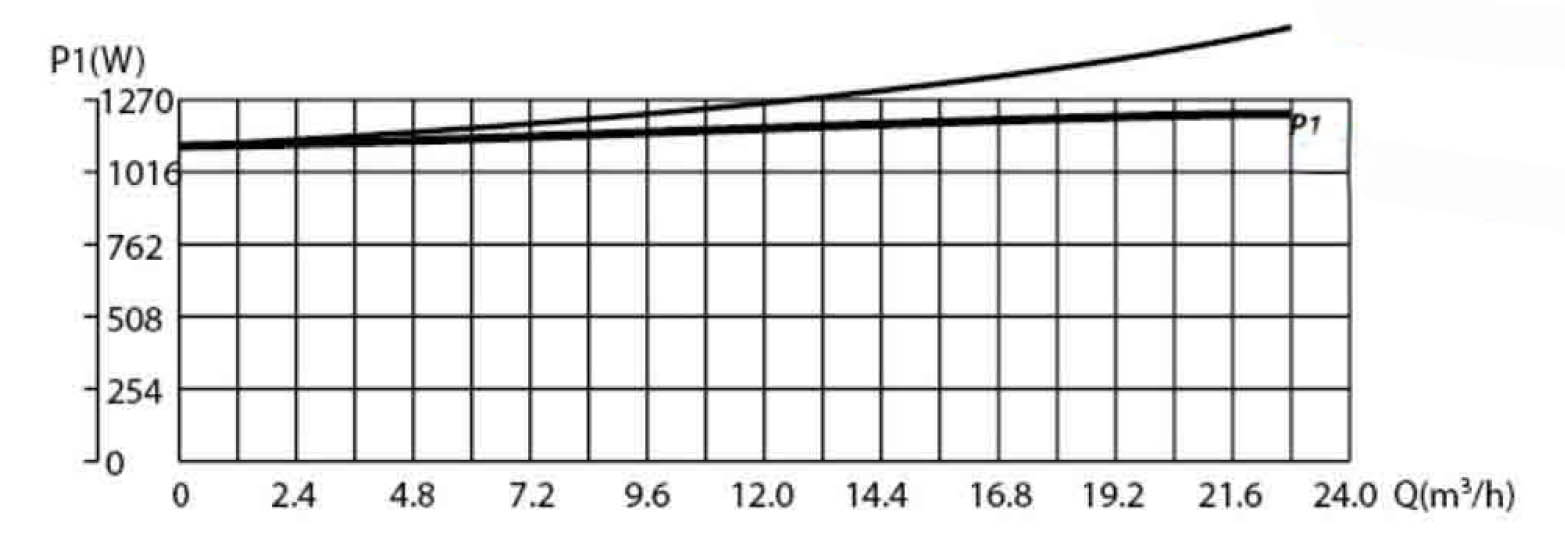

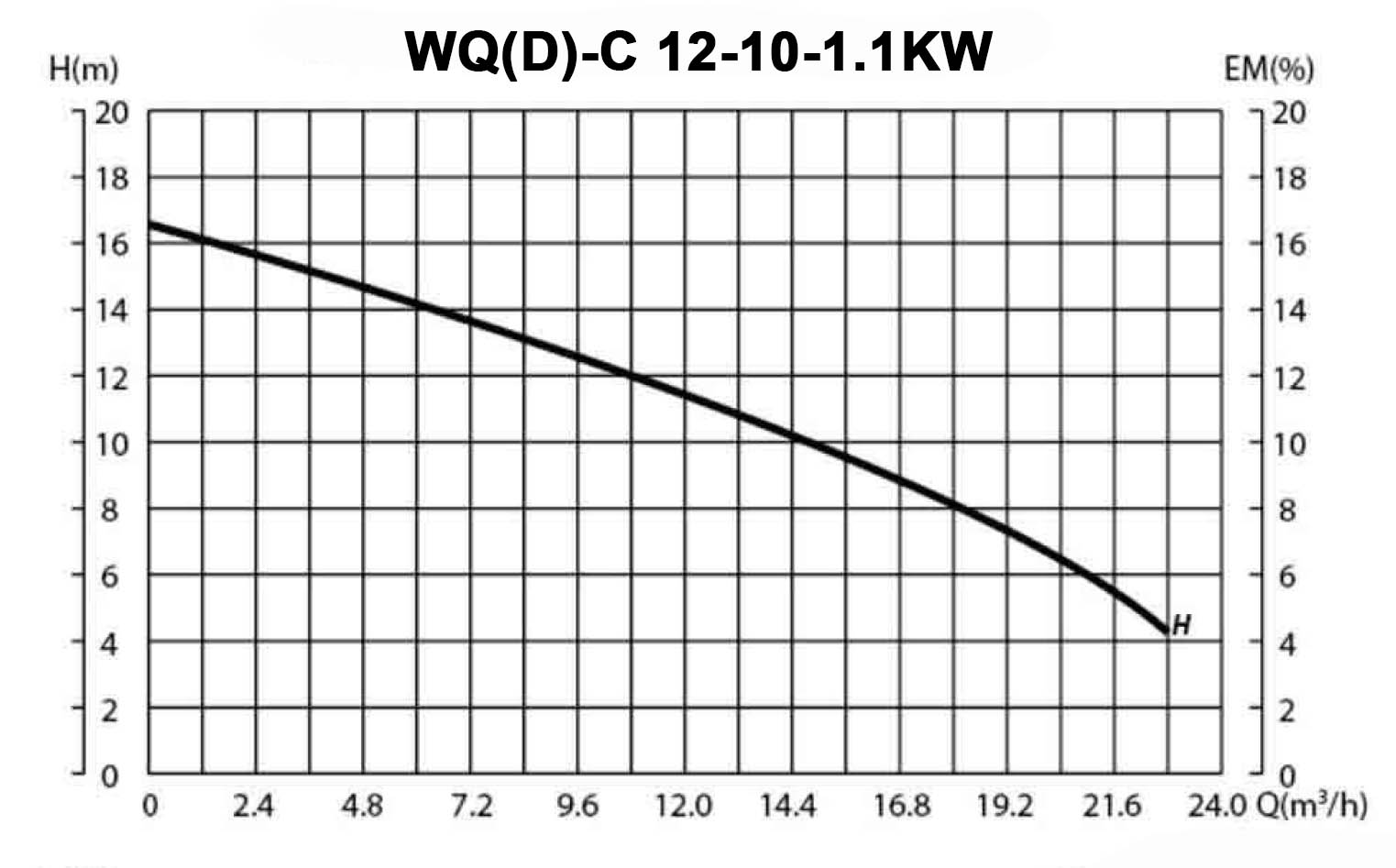

Curva de desempenho (0,75 kW - 1,5 kW)
Tabela de características (O,75kW - 1,5kW)
|
Modelo |
aviação em forma de H dirigida P2 (kw) |
Q(m³/h) |
0 |
4 |
8 |
12 |
16 |
20 |
22 |
28 |
30 |
|
|
Kw |
HP |
Q(L/min) |
0 |
67 |
133 |
200 |
267 |
333 |
367 |
467 |
500 |
|
|
50WQ(D)-C10-10-0,75 |
0.8 |
1 |
H(m) |
15 |
14 |
12 |
10 |
8 |
3 |
|
|
|
|
50WQ(D)-C12-10-1.1 |
1.1 |
1.5 |
17 |
15 |
14 |
12 |
10 |
6.5 |
5 |
|
|
|
|
50WQ(D)-C15-15-1,5 |
1.5 |
2 |
23 |
21 |
19 |
17 |
15 |
13 |
12 |
7 |
6 |
|
|
65WQ(D)-C25-10-1,5 |
1.5 |
2 |
23 |
21 |
19 |
17 |
15 |
13 |
12 |
7 |
6 |
|

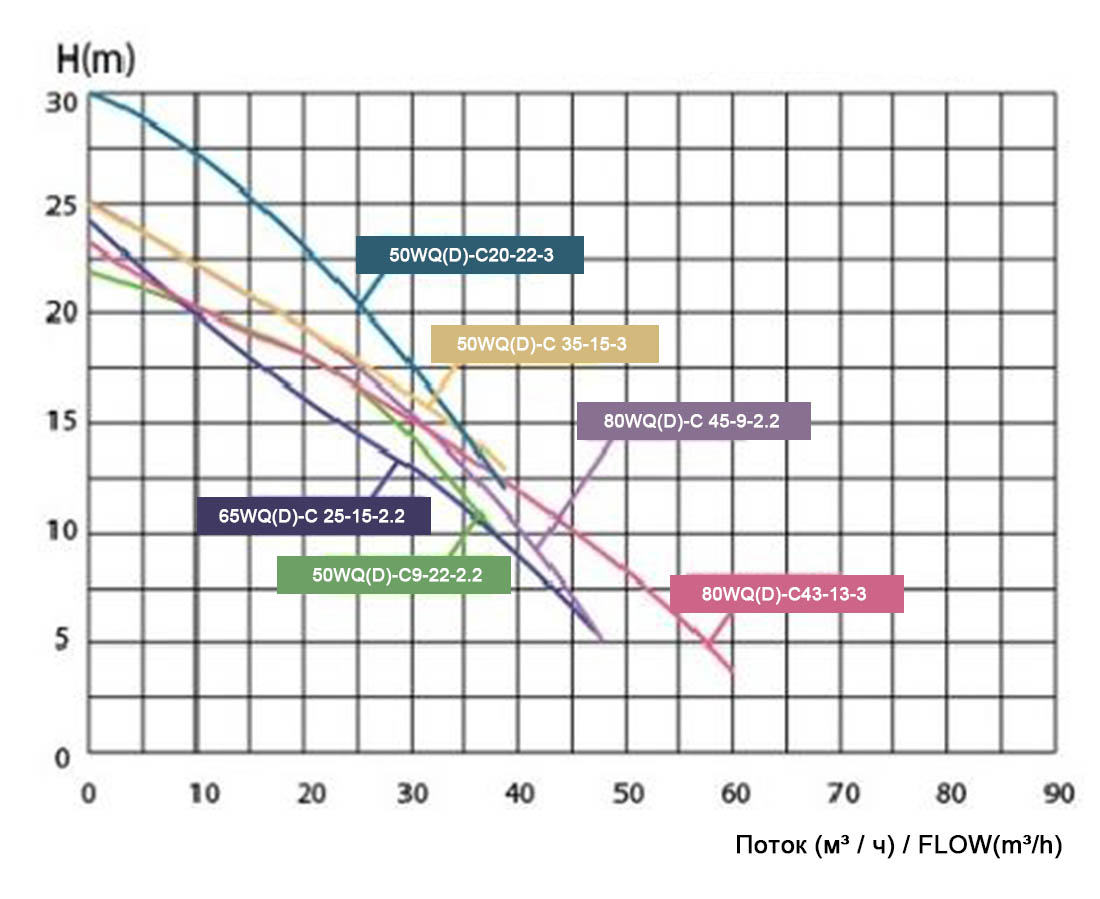

Curva de desempenho (2,2kW - 3kW)
|
Modelo |
aviação em forma de H dirigida P2 (kw) |
Q(m³/h) |
0 |
0 |
20 |
30 |
38 |
47 |
60 |
70 |
80 |
90 |
|
|
Kw |
HP |
Q(L/min) |
0 |
67 |
333 |
500 |
633 |
783 |
1000 |
1167 |
1333 |
1500 |
|
|
50WQ(D)-C9-22-2.2 |
2.2 |
3 |
H(m) |
22 |
20 |
18 |
14 |
10 |
|
|
|
|
|
|
65WQ(D)-C25-15-22 |
2.2 |
3 |
24 |
20 |
16 |
13 |
10 |
5.5 |
|
|
|
|
|
|
80WQ(D)-C45-9-2.2 |
2.2 |
3 |
25 |
22 |
19 |
15 |
11 |
|
|
|
|
|
|
|
50WQ(D)-C20-22-3 |
3 |
4 |
32 |
27 |
23 |
17 |
13 |
|
|
|
|
|
|
|
50WQ(D)-C35-15-3 |
3 |
4 |
25 |
22 |
19 |
16 |
13 |
|
|
|
|
|
|
|
80WQ(D)-C43-13-3 |
3 |
4 |
23 |
20 |
18 |
15 |
13 |
9 |
3.5 |
|
|
|
|

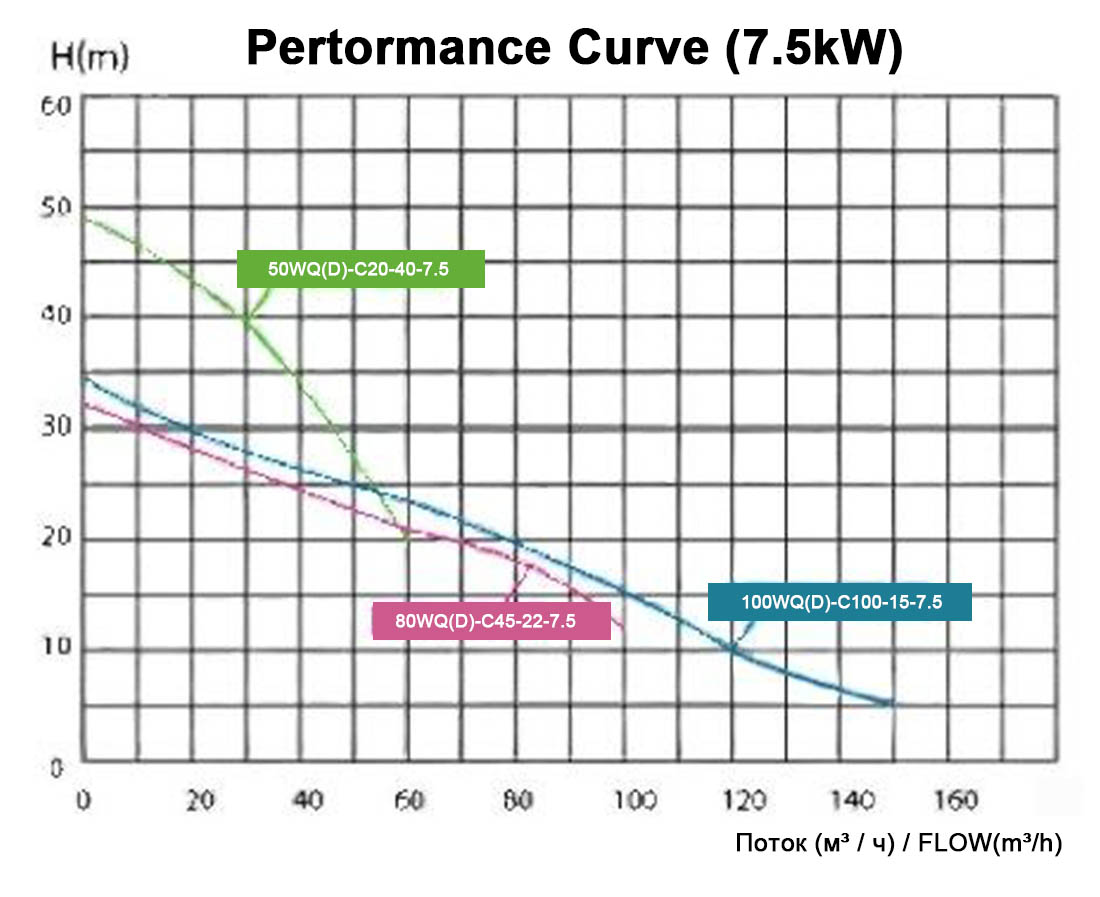

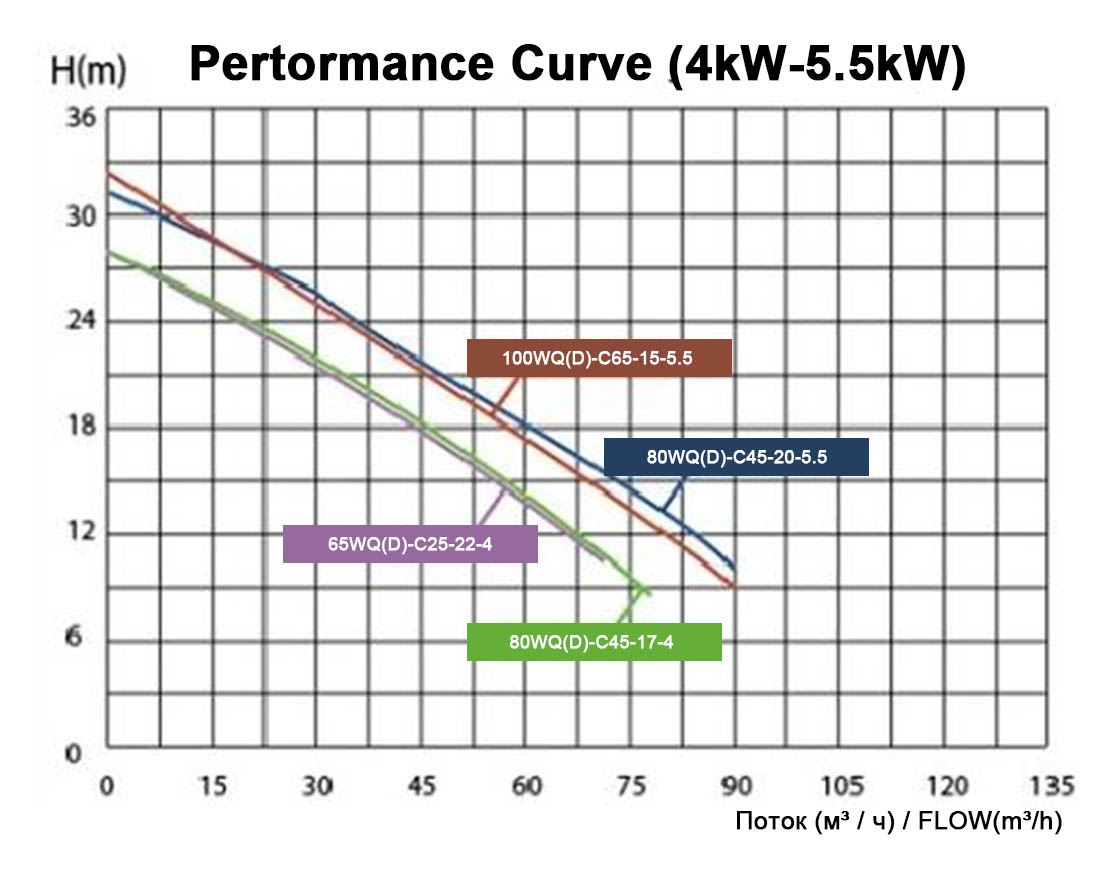

Tabela de características (4kw-7,5kw)
|
Modelo |
aviação em forma de H dirigida P2 (kw) |
Q(m³/h) |
0 |
10 |
20 |
30 |
38 |
47 |
60 |
70 |
76 |
90 |
100 |
107 |
120 |
150 |
|
|
Kw |
HP |
Q(L/min) |
0 |
167 |
333 |
500 |
633 |
783 |
1000 |
1167 |
1267 |
1500 |
1667 |
1783 |
|
|
|
|
65WQ(D)-C25-22-4 |
4 |
5.5 |
H(m) |
28 |
26 |
24 |
22 |
19 |
17 |
14 |
10 |
|
|
|
|
|
|
|
80WQ(D)-C45-17-4 |
4 |
5.5 |
28 |
26 |
23 |
21 |
19 |
17 |
14 |
10 |
8.5 |
|
|
|
|
|
|
|
80WQ(D)-C45-20-5,5 |
5.5 |
7.5 |
31 |
29 |
27 |
26 |
23 |
21 |
18 |
16 |
14 |
10 |
|
|
|
|
|
|
100WQ(D)-C65-15-5,5 |
5.5 |
7.5 |
32 |
29 |
26 |
25 |
22 |
20 |
18 |
15 |
13 |
9 |
|
3 |
|
|
|
|
50WQ(D)-C20-40-7,5 |
7.5 |
10 |
49 |
46 |
44 |
40 |
35 |
29 |
20 |
|
|
|
|
|
|
|
|
|
80WQ(D)-C45-22-7,5 |
7.5 |
10 |
32 |
30 |
28 |
26 |
25 |
23 |
21 |
20 |
18 |
16 |
12 |
|
|
|
|
|
100WQ(D)-C100-15-7,5 |
7.5 |
10 |
34 |
31 |
29 |
28 |
26 |
25 |
23 |
21 |
20 |
17 |
15 |
|
10 |
5 |
|
|
Extremo |
Modelo |
Exportar HP(kW) |
bit polegada (mm) |
Estágio φ |
Vamos começar |
Padrão |
Canal sólido mm (polegadas) Sem anel de corte |
|
|
m-m³/h |
pés-GPM |
|||||||
|
2P |
50WQ(D)-C10-10-0,75 |
1(0,75) |
2"(50) |
1 |
Direto |
10-10 |
32,8-36,7 |
20(0,8) |
|
3 |
||||||||
|
50WQ(D)-C12-10-1.1 |
1,5(1,1) |
2"(50) |
1 |
Direto |
10-12 |
22,8-44 |
20(0,8) |
|
|
3 |
||||||||
|
50WQ(D)-C15-15-1,5 |
2(1,5) |
2"(50) |
1 |
Direto |
15-15 |
49,2-55 |
20(0,8) |
|
|
3 |
||||||||
|
65WQ(D)-C25-10-1,5 |
2(1,5) |
2,5”(65) |
3 |
Direto |
10-25 |
32,8-91,7 |
26(1) |
|
|
50WQ(D)-C9-22-2.2 |
3(2.2) |
2"(50) |
3 |
Direto |
22-9 |
72,2-33 |
20(0,8) |
|
|
65WQ(D)-C25-15-2.2 |
3(2.2) |
2,5"(65) |
3 |
Direto |
15-25 |
49,2-91,7 |
26(1) |
|
|
80WQ(D)-C45-9-2.2 |
3(2.2) |
3”(80) |
3 |
Direto |
9-45 |
29,5-165 |
32(1,25) |
|
|
50WQ(D)-C20-22-3 |
4(3) |
2"(50) |
3 |
Direto |
22-20 |
72,9-73,3 |
20(0,8) |
|
|
65WQ(D)-C35-15-3 |
4(3) |
2,5”(65) |
3 |
Direto |
15-35 |
49,2-128,3 |
26(1) |
|
|
80WQ(D)-C43-13-3 |
4(3) |
3"(80) |
3 |
Direto |
13-43 |
42,7-157,7 |
2(1,25) |
|
|
65WQ(D)-C25-22-4 |
5,5(4) |
2,5”(65) |
3 |
Direto |
22-25 |
72,2-91,7 |
26(1) |
|
|
80WQ(D)-C45-17-4 (Versão efetiva) |
5,5(4) |
3"(80) |
3 |
Direto |
17-45 |
55,8-165 |
32(1,25) |
|
|
80WQ(D)-C30-25-4 |
5,5(4) |
3"(80) |
3 |
direto |
25-30 |
82-110 |
32(1,25) |
|
|
80WQ(D)-C45-20-5,5 |
7,5(5,5) |
3”(80) |
3 |
direto |
20-45 |
65,6-165 |
32(1,25) |
|
|
100WQ(XD)-C65-15-5,5 |
7,5(5,5) |
4"(100) |
3 |
direto |
15-65 |
49,2-238,3 |
40(1,5) |
|
|
50WQ(D)-C20-40-7,5 |
10(7,5) |
2"(50) |
3 |
direto |
40-20 |
131,2-73,3 |
20(0,8) |
|
|
80WQ(D)-C45-25-7,5 |
10(7,5) |
3”(80) |
3 |
direto |
25-45 |
82-165 |
32(1,25) |
|
|
100WQ(D)-C100-15-7,5 |
10(7,5) |
4"(100) |
3 |
direto |
15-100 |
49,2-366,7 |
40(1,5) |
|
|

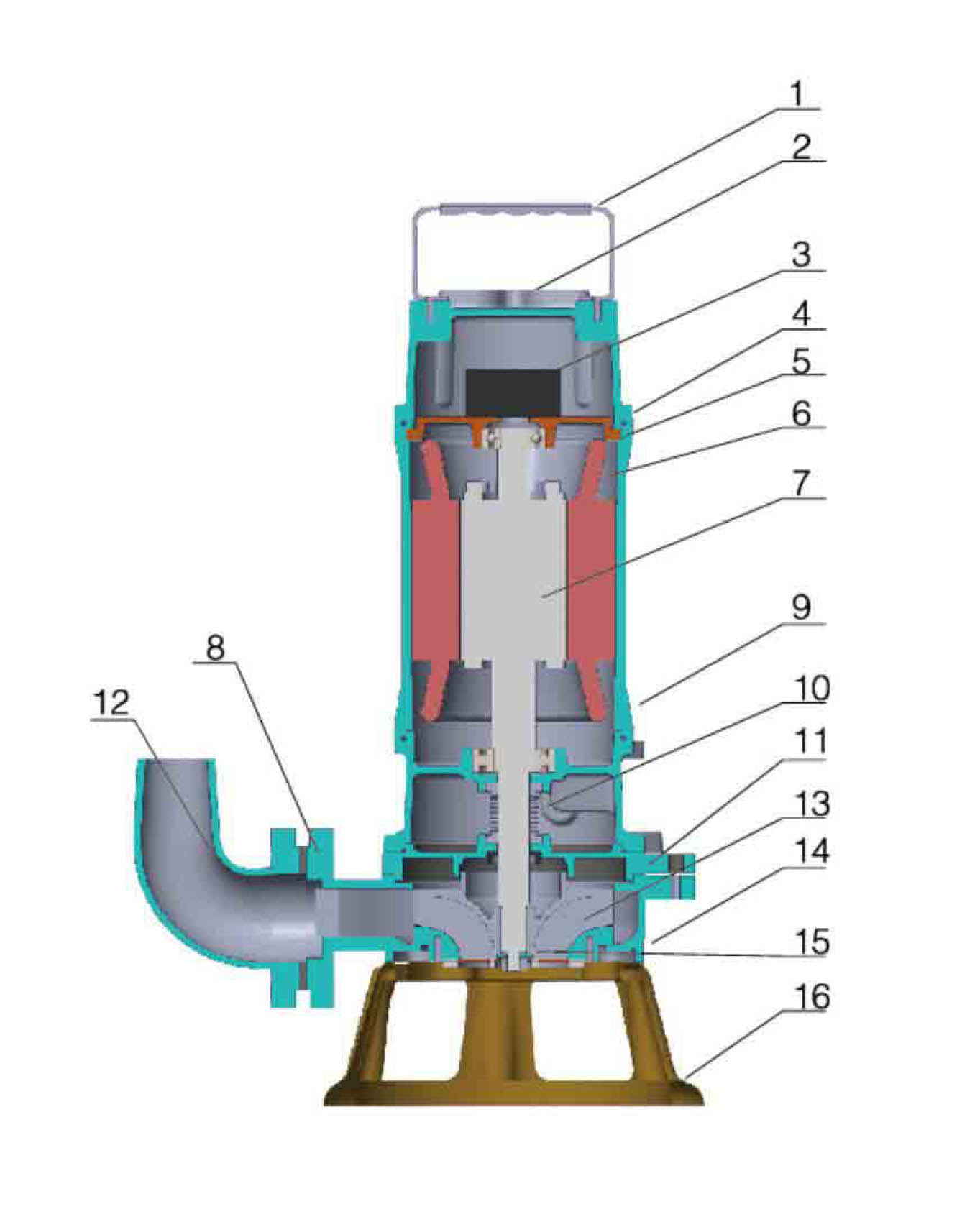

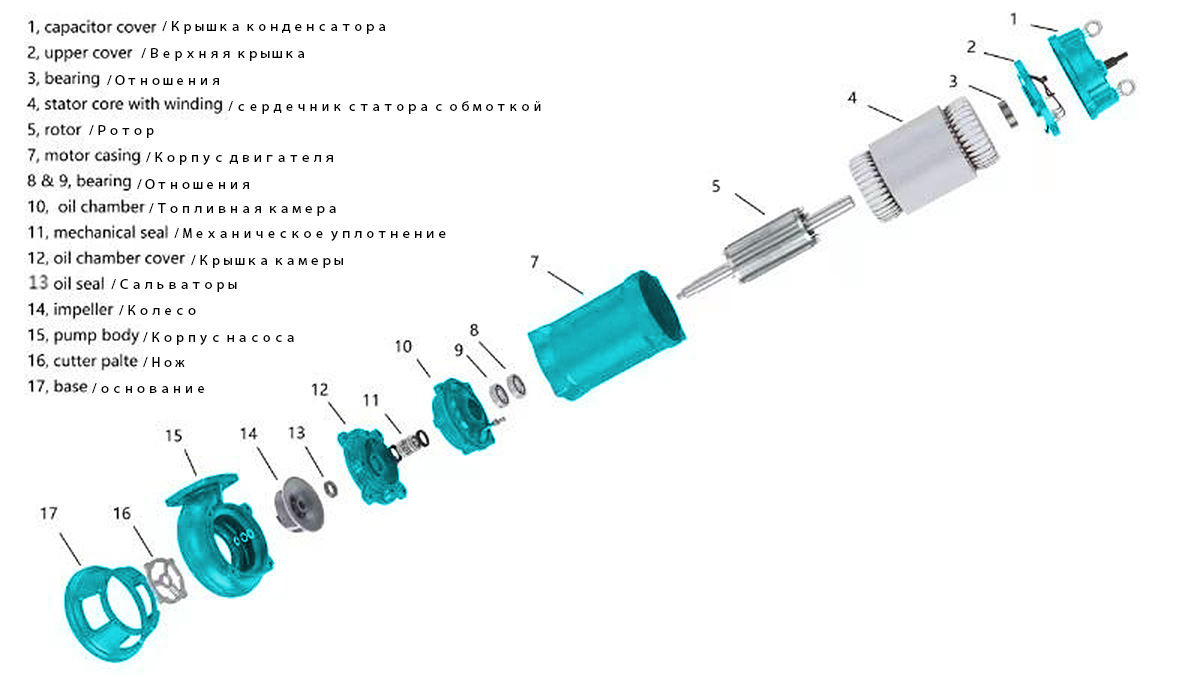

1 |
Caneta |
9 |
Carcaça do motor |
|
2 |
Cabo |
10 |
Impressão mecânica |
|
3 |
Condensador |
11 |
Parafuso |
|
4 |
Boné |
12 |
Cotovelo |
|
5 |
Proteção térmica |
13 |
Impulsor |
|
6 |
Estator |
14 |
Carcaça da bomba |
|
7 |
Rotor |
15 |
anel de corte |
|
8 |
Saída |
16 |
Base |
|
Modelo |
Вес(kg)(Ib) |

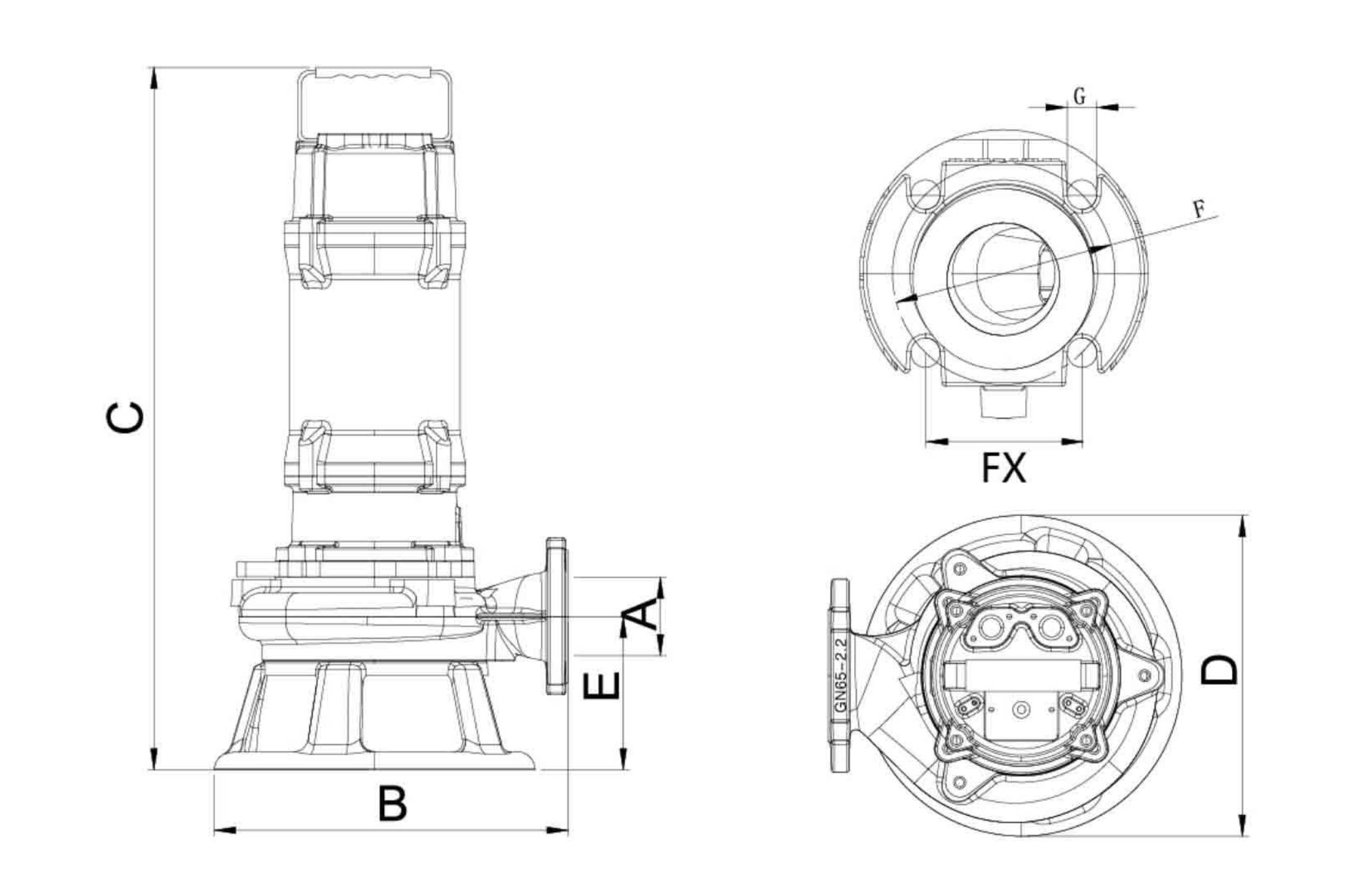

Tamanho (mm) |
||||||
|
1Φ3Φ |
A |
B |
C |
D |
E |
F |
G |
|
|
50WQ(D)-C10-10-0,75 |
23,55(51,92) |
40 |
205 |
430 |
175 |
74 |
110 |
15 |
|
50WQ(D)-C12-10-1.1 |
23,7(52,2) |
40 |
205 |
430 |
175 |
74 |
110 |
15 |
|
50WQ(D)-C15-15-1,5 |
37,25(82,1) |
50 |
250 |
568 |
240 |
117 |
110 |
15 |
|
65WQ(D)-C25-10-1,5 |
36,1(79,6) |
50 |
250 |
568 |
240 |
117 |
110 |
15 |
|
50WQ(D)-C-22-2.2 |
40,1(88,4) |
65 |
295 |
585 |
265 |
127 |
130 |
15 |
|
65WQ(D)-C25-15-2.2 |
41,4(91,3) |
65 |
295 |
585 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C45-9-2.2 |
43,4(95,7) |
65 |
295 |
585 |
265 |
127 |
130 |
15 |
|
50WQ(D)-C20-22-3 |
45,8(101) |
50 |
280 |
575 |
240 |
123 |
110 |
15 |
|
65WQ(D)-C35-15-3 |
466(102,7) |
50 |
280 |
575 |
240 |
123 |
110 |
15 |
|
80WQ(D)-C43-13-3 |
47,4(104,5) |
50 |
280 |
575 |
240 |
123 |
110 |
15 |
|
65WQ(D)-C25-22-4 |
52,2(115,1) |
65 |
315 |
590 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C45-17-4 (Versão efetiva) |
52,9(116,6) |
65 |
315 |
590 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C30-25-4 |
53,5(117,9) |
65 |
315 |
590 |
265 |
127 |
130 |
15 |
|
80WQ(D)-C45-20-5,5 |
6215(137) |
80 |
325 |
650 |
268 |
131 |
160 |
18 |
|
100WQ(D)-C65-15-5,5 |
63,6(140,2) |
80 |
325 |
650 |
268 |
131 |
160 |
18 |
|
50WQ(D)-C20-40-7,5 |
70,8(156,1) |
80 |
335 |
660 |
285 |
137 |
160 |
18 |
|
80WQ(D)-C45-25,75 |
72(158,7) |
80 |
335 |
660 |
285 |
137 |
160 |
18 |
|
100WQ(D)-C100-15-7,5 |
73,5(162) |
80 |
335 |
660 |
285 |
137 |
160 |
18 |
