Área de atuaçãoConsumo nominal: 100 m³/hm
Avaliação de valor. Nível da água: 33m

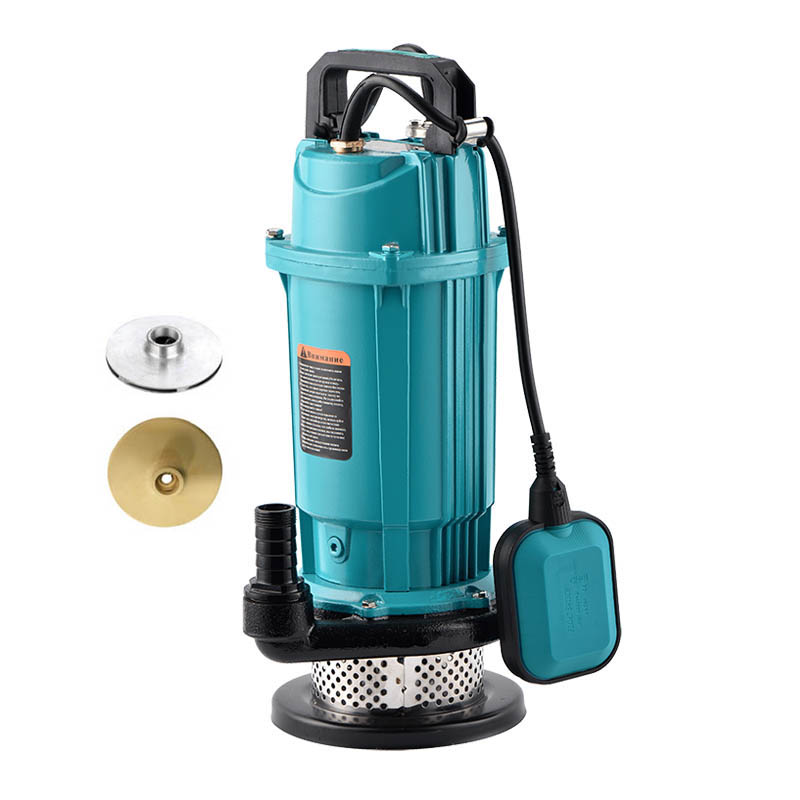

Como dispositivos elétricos portáteis de drenagem e irrigação, as bombas submersíveis QDX-L com menor consumo de água são amplamente adequadas para caixas d'água, terrenos agrícolas, empreendimentos industriais e de mineração, canteiros de obras, embarcações e famílias e são caracterizadas por menor volume, leveza e facilidade de operação, etc. Esta bomba possui um motor assíncrono com capacitor monofásico ou assíncrono trifásico, que é instalado com um fusível térmico embutido e pode desligar automaticamente em caso de superaquecimento ou sobrecarga, garantindo assim uma operação segura e confiável nas condições mais difíceis.
● temperatura máxima do fluido + 40 ° C
● PH 6,5 - 8,5
● O teor máximo de areia é de 0,1%.
● um corpo sólido balanceado passa 0,2 mm
● Taxa de potência 50 Hz.
● tensão nominal monofásica é 180 - 230 Comissão Superior de Atestado, tensão nominal trifásica - 360 - 380 da Comissão Superior de Atestado, a faixa - 10% - 10%.
● Profundidade de mergulho de 0,5 a 5 m
As bombas da gama Q (D) X - L são de pequenas dimensões e peso e são especialmente adequadas para bombear água de poços rurais, irrigação de terrenos agrícolas, rega de jardins, pulverização de água e vida familiar, bem como para outras aplicações como indústria, construção, aquicultura, viveiros de peixes, etc.
O design do motor é novo, a vida útil é mais longa.
Estruturas portáteis e duráveis feitas de ligas de alumínio.
Plásticos de engenharia de alto desempenho ou rodas de alumínio.
Tampa de aço inoxidável
interruptor flutuante de fita monofásica
Outras tensões ou frequências 60 Hz
| Potência (KW) |
0.25 (220V/50Hz) |
0.37 (220V/50Hz) |
0.55 (220V/50Hz) |
0.75 (220V/50Hz) |
1.1 (220V/50Hz) |
0.75 (380V/50Hz) |
1.1 (380V/50Hz) |
1.5 (380V/50Hz) |
|

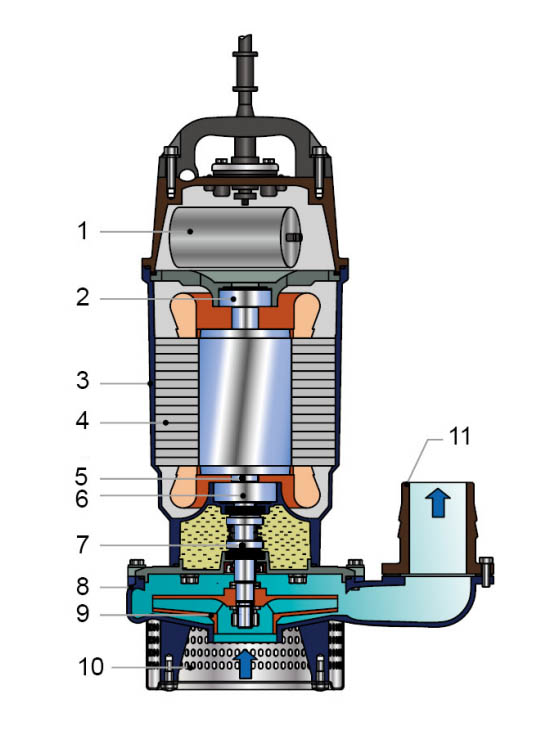

| 1 | O condensador | 10 uF/450 Vca | 12 uF/450 Vca | 18 uF/450 Vca | 25 uF/450 Vca | 30 uF/450 Vca | / | / | / |
| 2 | Rolamento superior | 6201-2Rz | 6201-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz |
| 3 | Casco | Alumínio yl102 | |||||||
| 4 | Motor | Motor subaquático seco | |||||||
| 5 | O eixo do motor | Aço 45# | |||||||
| 6 | Rolamento inferior | 6201-2Rz | 6202-2Rz | 6302-2Rz | 6302-2Rz | 6204-2Rz | 6302-2Rz | 6204-2Rz | 6204-2Rz |
| 7 | Selo mecânico | 208-30/12 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC) 208-14/35(2) B:A/B:S(PTC) |
208-14/35 B:A/B:A(PTC) 208-14/35(2) B:A/B:S(PTC) |
208-18/38 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC |
208-18/38 B:A/B:A(PTC) |
208-18/38 B:A/B:A(PTC) |
| A: grafite, B: Cerâmica, p: nbr | |||||||||
| 8 | Corpo da bomba | Alumínio Zl102 / HT200 | |||||||
| 9 | Roda | Alumínio ZL102 ou PPO-G3 | |||||||
| 10 | Tela de ajuste | aço galvanizado Q235A/430 | |||||||
| 11 | Exportar | A cortina do HT200 | |||||||

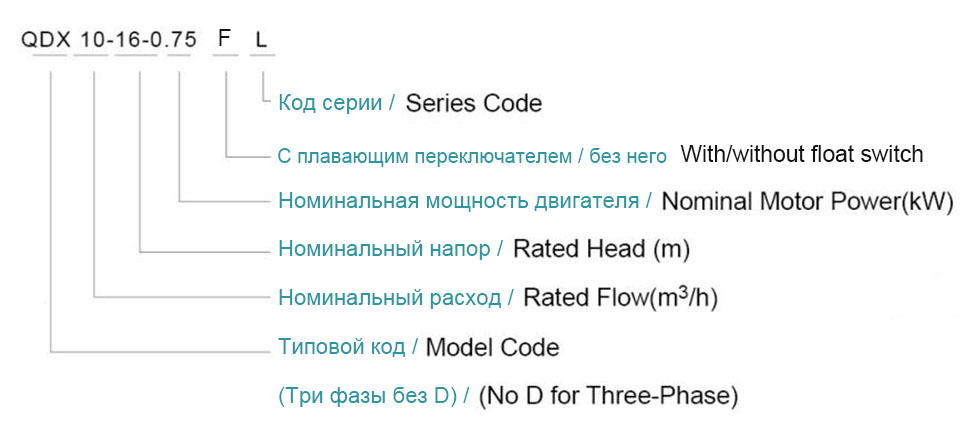

| Números | Modelo | Poder | Avaliação de valor. Cabeça | Avaliação de custos.q | Tamanho de saída | Velocidade | Instalação de fios | Especificação do cabo | |
| kW | HP | M | m3/h | Milímetros | rpm | m | Cabo elétrico | ||
| 1 | QDX1.5-12-025F | 0.25 | 0.34 | 12 | 1.5 | 25 | 2900 | 8 | 3*0,5*8 |
| 2 | QDX1.5-17-0.37F | 0.37 | 0.5 | 17 | 1.5 | 25 | 2900 | 8 | 3*0,5*8 |
| 3 | QDX1,5-25-0,55F | 0.55 | 0.75 | 25 | 1.5 | 25 | 2900 | 8 | 3*0,75*8 |
| 4 | QDX3-20-0,55 | 0.55 | 0.75 | 20 | 3 | 32 | 2900 | 8 | 3*0,75*8 |
| 5 | QDX10-12-0,55F | 0.55 | 0.75 | 12 | 10 | 40 | 2900 | 8 | 3*0,75*8 |
| 6 | QDX15-7-0.55F | 0.55 | 1 | 7 | 15 | 50 | 2900 | 8 | 3*0,75*8 |
| 7 | QDX1.5-32-0.75F | 0.75 | 1 | 32 | 1.5 | 25 | 2900 | 8 | 3*1*8 |
| 8 | Ddx3-24-0,75f | 0.75 | 1 | 24 | 3 | 32 | 2900 | 8 | 3*1*8 |
| 9 | Ddx8-18-0,75f | 0.75 | 1 | 18 | 8 | 40 | 2900 | 8 | 3*1*8 |
| 10 | QDX10-16-0.75F | 0.75 | 1 | 16 | 10 | 50 | 2900 | 8 | 3*1*8 |
| 11 | QDX15-10-0,75F | 0.75 | 1 | 10 | 15 | 65 | 2900 | 8 | 3*1*8 |
| 12 | QDX30-6-0.75f | 0.75 | 1 | 5 | 30 | 80 | 2900 | 8 | 3*1*8 |
| 13 | QDX3-30-1.1F | 1.1 | 1.5 | 30 | 3 | 25 | 2900 | 8 | 3*1,5*8 |
| 14 | QDX7-26-1.1F | 1.1 | 1.5 | 50 | 2900 | 8 | 3*1,5*8 | ||
| 15 | QDX15-15-1.1F | 1.1 | 1.5 | 15 | 15 | 50 | 2900 | 8 | 3*1,5*8 |
| 16 | QDX18-14-1.1F | 1.1 | 1.5 | 14 | 18 | 65 | 2900 | 8 | 3*1,5*8 |
| 17 | QDX40-7-1.1F | 1.1 | 1.5 | 7 | 40 | 80 | 2900 | 8 | 3*1,5*8 |
| 18 | QDX7-33-1.5F | 1.5 | 2 | 33 | 7 | 50 | 2900 | 8 | 3*1,5*8 |
| 19 | Ddx6-26-1.5f | 1.5 | 2 | 28 | 18 | 50 | 2900 | 8 | 3*1,5*8 |
| 20 | QDX15-18-1.5F | 1.5 | 2 | 18 | 15 | 50 | 2900 | 8 | 3*1,5*8 |
| 21 | QDX18-16-1.5F | 1.5 | 2 | 16 | 18 | 65 | 2900 | 8 | 3*1,5*8 |
| 22 | QDX40-9-1.5F | 1.5 | 2 | 9 | 40 | 80 | 2900 | 8 | 3*1,5*8 |
| 23 | QDX50-7-1.5F | 1.5 | 2 | 7 | 50 | 100 | 2900 | 8 | 3*1,5*8 |
| 24 | QDX20-26-2.2F | 2.2 | 3 | 26 | 20 | 65 | 2900 | 8 | 3*2*8 |
| 25 | QDX40-15-2.2f | 2.2 | 3 | 15 | 40 | 80 | 2900 | 8 | 3*2*8 |
| 26 | QDX65-8-2.2F | 2.2 | 3 | 8 | 65 | 100 | 2900 | 8 | 3*2*8 |
| 27 | QDX100-6-2.2F | 2.2 | 3 | 6 | 100 | 150 | 2900 | 10 | 3*2,5*8 |
