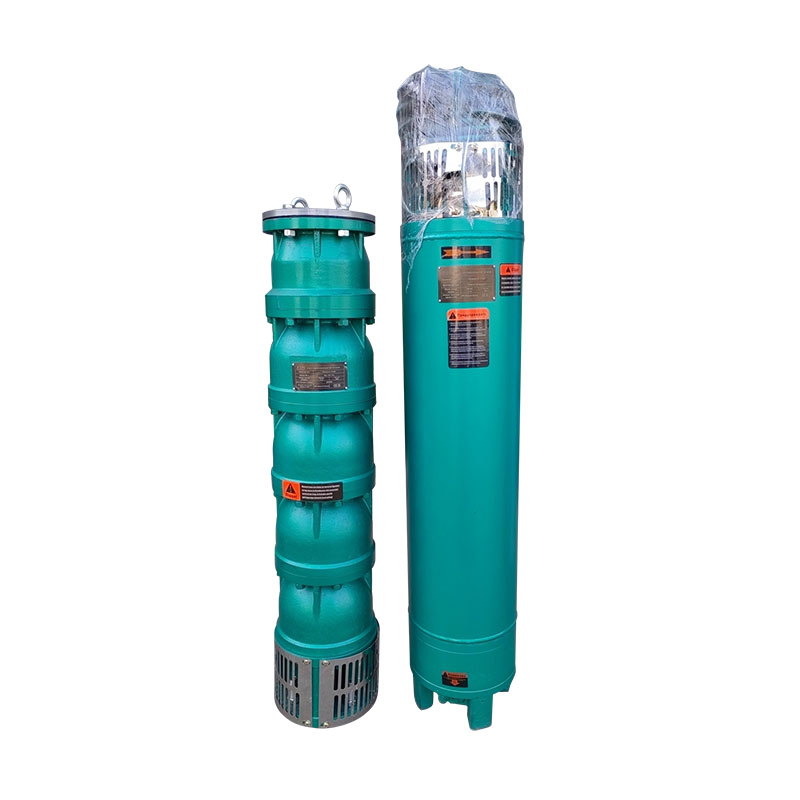

Bomba de poço profundo de ferro fundido de 7''

A bomba para poços profundos de ferro fundido de 7 '' da marca ZEN foi projetada para atender às necessidades de produção de águas profundas, apresentando estrutura durável e alto desempenho.
A bomba para poços profundos em ferro fundido é uma unidade de captação de água que combina um motor submersível e uma bomba submersível.
Integração direta no kit, trabalho em águas profundas. Usado principalmente para irrigação de terras agrícolas, abastecimento de água e esgoto de cidades, empresas industriais e de mineração.
Pode ser usado para desenvolver água quente subterrânea abaixo de 100°C, com resistência ao calor, resistência à corrosão, resistência ao envelhecimento e outras características.

Enviar consulta

Descrição do produto

Bomba de poço profundo de ferro fundido de 7''

Características:

Fluxo: 2 - 1000 m³/h

Carga: 10m - 1000m

Potência do motor: 0,55kW-600kW

Tensão nominal: 380V/660V

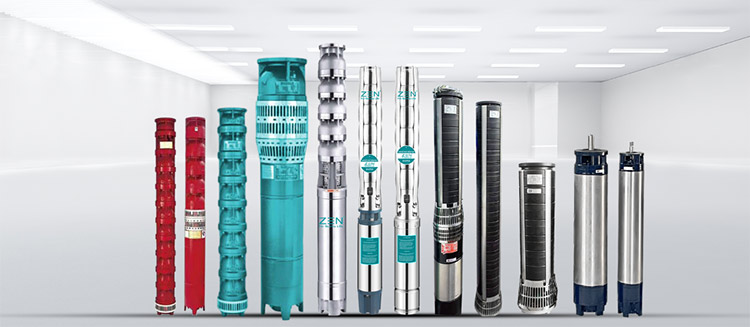

Deep Well Pump

objetivo principal

Descrição da estrutura

1. A bomba elétrica subaquática é composta por cinco partes: bomba d'água, motor, linha de água, cabo à prova d'água e interruptor de controle. As bombas são bombas centrífugas verticais de três cilindros, de sucção única, multiestágio.

2. O motor submersível usa design úmido cheio de água do tipo YQS, cheio de água limpa na cavidade, principalmente para resfriar o motor e lubrificar os rolamentos. Durante a operação, como alterações de temperatura podem provocar alterações no enchimento de água, são instalados reguladores de pressão no motor para calibração.

3. Para evitar a entrada de areia no motor, o motor superior é equipado com um mecanismo de vedação à prova de areia, composto por um perfurador de areia e um selo mecânico, que forma uma estrutura à prova de areia, e todo o motor é bem vedado através de sua estrutura selada.

4. Existem orifícios de injeção de água e orifícios de exaustão na parte superior do motor e orifícios de drenagem na parte inferior.

5. Os rolamentos axiais e os anéis axiais são instalados na parte inferior do motor e suportam principalmente a força axial da bomba elétrica.

6. O enrolamento do estator do motor usa linha eletromagnética à prova d'água com bom isolamento e desempenho à prova d'água, o rotor usa estrutura de gaiola de mouse.

7. Bombas subaquáticas de aço inoxidável são usadas para qualidade de água corrosiva.

Projeto elétrico

Projeto da bomba

Diagrama de instalação

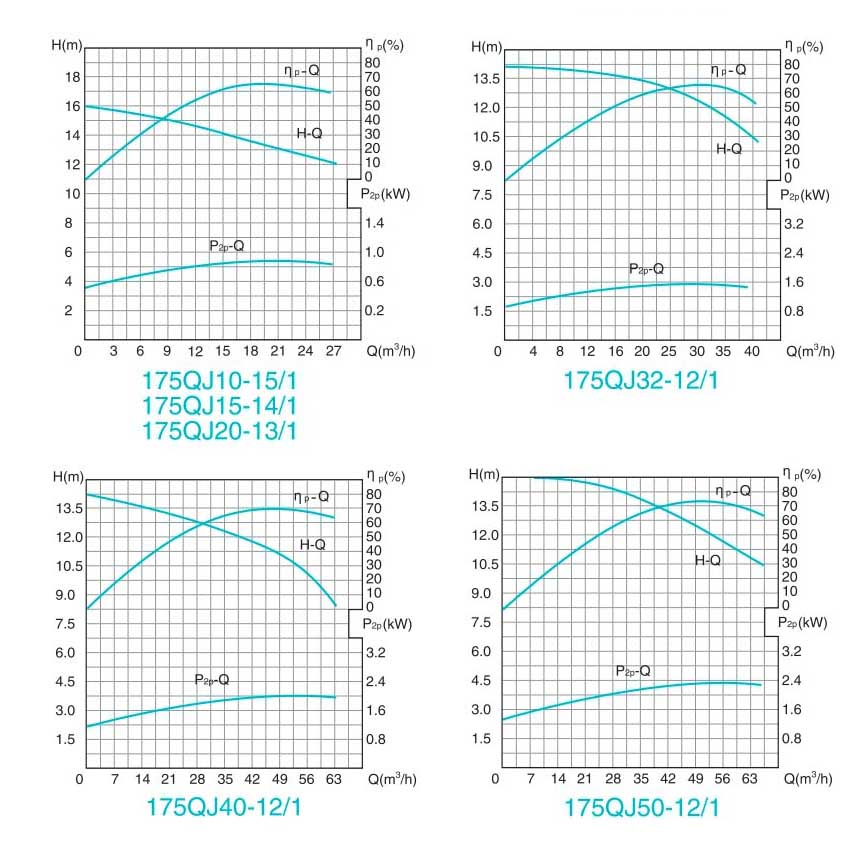

Curva de desempenho

Explicação do tipo

Número	Modelo Diâmetro mínimo do poço (mm) QJ (vazão (m3/h) - pressão de fluxo (m)/nível do impulsor	Bomba de poço profundo		Motor elétrico submarino			Velocidade rotacional	diâmetro do tubo de saída	Conformidade com especificações de cabos	Diâmetro externo máximo da bomba
Número		Altura	Peso	Poder	Altura	Peso	Velocidade rotacional	diâmetro do tubo de saída	Conformidade com especificações de cabos	Diâmetro externo máximo da bomba
		(mm)	(kg)	(kW)	(mm)	(kg)	(rpm)	(")		(mm)
1	175QJ10-15/1	220	13	3	710	52	2580	2	3×2,5	168
2	175QJ10-30/2	340	21	3	710	52			3×2,5
3	175QJ10-45/3	460	29	3	710	52			3×2,5
4	175QJ10-60/4	580	37	4	715	53			3×2,5
5	175QJ10-75/5	835	55	5.5	735	56			3×2,5
6	175QJ10-90/6	955	63	5.5	735	56			3×2,5
7	175QJ10-105/7	1075	71	7.5	755	59			3×4	168
8	175QJ10-120/8	1195	79	7.5	755	59			3×4
9	175QJ10-135/9	1315	87	9.2	815	70			3×4
10	175QJ10-150/10	1435	95	9.2	815	70			3×4
11	175QJ10-165/11	1555	104	11	835	73			3x6
12	175QJ10-180/12	1675	112	13	865	76			3x10
13	175QJ10-195/13	1795	120	13	865	76			3x10
14	175QJ10-210/14	1915	128	15	905	81			3x10
15	175QJ10-225/15	2035	136	15	905	81			3x10
16	175QJ10-240/16	2155	144	18.5	960	93			3x16
17	175QJ10-255/17	2275	152	18.5	960	93			3x16
18	175QJ10-270/18	2395	160	18.5	960	93			3x16
19	175QJ10-285/19	2515	168	22	965	93.5			3x25
20	175QJ10-300/20	2635	177	22	965	93.5			3x25
21	175QJ15-14	220	16	3	710	52			3×2,5
22	175QJ15-28/2	340	23	3	710	52			3×2,5
23	175QJ15-42/3	460	31	4	715	53			3×2,5
24	175QJ15-56/4	580	39	5.5	735	56			3×2,5
25	175QJ15-70/5	835	58	7.5	755	59			3×4
26	175QJ15-84/6	955	66	7.5	755	59			3×4
27	175QJ15-98/7	1075	73	9.2	815	70			3×4
28	175QJ15-112/8	1195	80	11	835	73			3×4
29	175QJ15-126/9	1315	88	11	835	73			3x6
30	175QJ15-140/10	1435	95	13	865	76			3x6
31	175QJ15-154/11	1555	103	15	905	81			3x10
32	175QJ15-168/12	1675	111	15	905	81			3x10
33	175QJ15-182/13	1795	118	18.5	960	93			3x10
34	175QJ15-196/14	1915	126	18.5	960	93			3x16
35	175QJ15-210/15	2035	133	18.5	960	93			3x16
36	175QJ15-224/16	2155	141	22	965	93.5			3x16
37	175QJ15-238/17	2275	148	22	965	93.5			3x16
38	175QJ15-252/18	2395	156	22	965	93.5			3x25
39	175QJ15-266/19	2515	164	25	985	95			3x25
40	175QJ20-26/2	340	25	3	710	52			3×2,5
41	175QJ20-39/3	460	32	4	715	53			3×4
42	175QJ20-52/4	580	39	5.5	735	56			3×4
43	175QJ20-65/5	700	46	7.5	755	59	2850	2	3×4	168
44	175QJ20-78/6	955	59	7.5	755	59			3x6
45	175QJ20-91/7	1075	77	9.2	815	70			3x6
46	175QJ20-104/8	1195	95	11	835	73			3x6
47	175QJ20-117/9	1315	112	13	865	76			3x6
48	175QJ20-130/10	1435	130	13	865	76			3x6
49	175QJ20-143/11	1555	148	15	905	81			3x10
50	175QJ20-156/12	1675	166	15	905	81			3x10
51	175QJ20-169/13	1795	184	18.5	960	93			3x10
52	175QJ20-182/14	1915	201	18.5	960	93			3x10
53	175QJ20-195/15	2035	219	22	965	93.5			3x16
54	175QJ20-208/16	2155	236	22	965	93.5			3x16
55	175QJ20-221/17	2275	254	22	965	93.5			3x16
56	175QJ20-234/18	2395	270	25	985	95			3x25
57	175QJ20-247/19	2515	286	25	985	95			3x25
58	175QJ32-24/2	340	23	4	715	53		2.5	3×4
59	175QJ32-36/3	460	27	5.5	735	56			3×4
60	175QJ32-48/4	580	31	7.5	755	59			3×4
61	175QJ32-60/5	700	35	9.2	815	70			3x6
62	175QJ32-72/6	955	39	11	835	73			3x6
63	175QJ32-84/7	1075	43	13	865	76			3x6
64	175QJ32-96/8	1195	79	15	905	81			3x6
65	175QJ32-108/9	1315	83	18.5	960	93			3x6
66	175QJ32-120/10	1435	87	18.5	960	93			3x10
67	175QJ32-132/11	1555	91	22	965	93.5			3x10
68	175QJ32-144/12	1675	95	22	965	93.5			3x10
69	175QJ32-156/13	1795	99	25	985	95			3x16
70	175QJ32-168/14	1915	103	25	985	95			3x16
71	175QJ40-24/2	340	17	5.5	735	56			3×4
72	175QJ40-36/3	460	26	7.5	755	59			3×4
73	1750.140-48/4	580	35	9.2	815	70			3x6
74	175QJ40-60/5	700	44	11	835	73			3x6
75	175QJ40-72/6	955	59	13	865	76			3x6
76	175QJ40-84/7	1075	72	15	905	81			3x6
77	175QJ40-96/8	1195	81	18.5	960	93			3x6
78	175QJ40-108/9	1315	90	22	965	93.5			3x10
79	175QJ40-120/10	1435	101	22	985	95	2850	2.5	3x10	168
80	175QJ40-132/11	1555	110	25	985	95		2.5	3x10
81	175QJ50-24/2	340	19	5.5	735	56		3	3×4
82	175QJ50-36/3	460	27	9.2	815	70			3×4
83	175QJ50-48/4	580	36	11	835	73			3x6
84	175QJ50-60/5	700	45	13	865	76			3x6
85	175QJ50-72/6	955	61	15	905	81			3x6
86	175QJ50-84/7	1075	70	18.5	960	93			3x6
87	175QJ50-96/8	1195	79	22	965	93.5			3x10
88	175QJ50-108/9	1315	89	25	985	95			3x10
